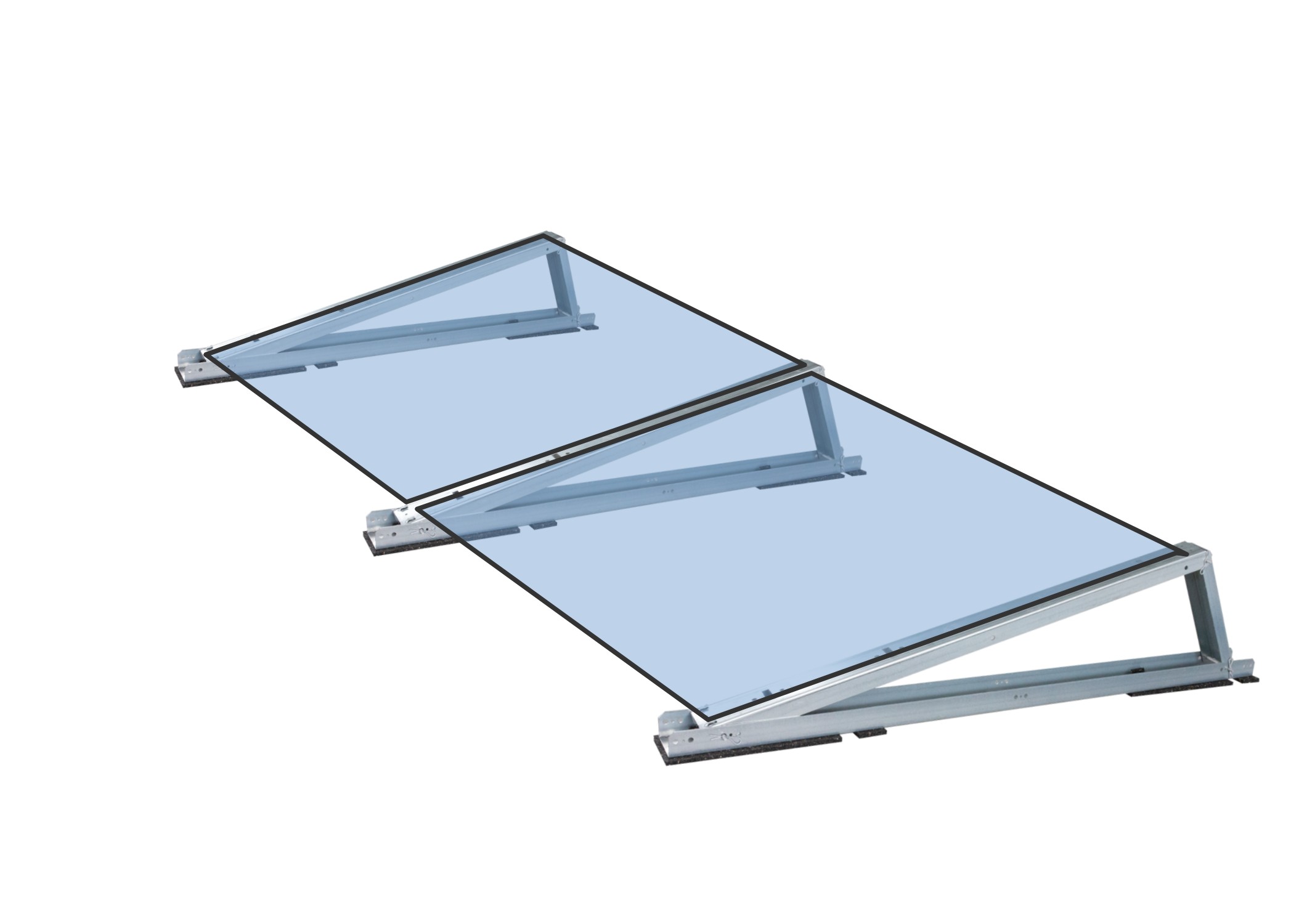

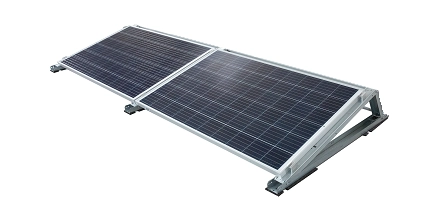

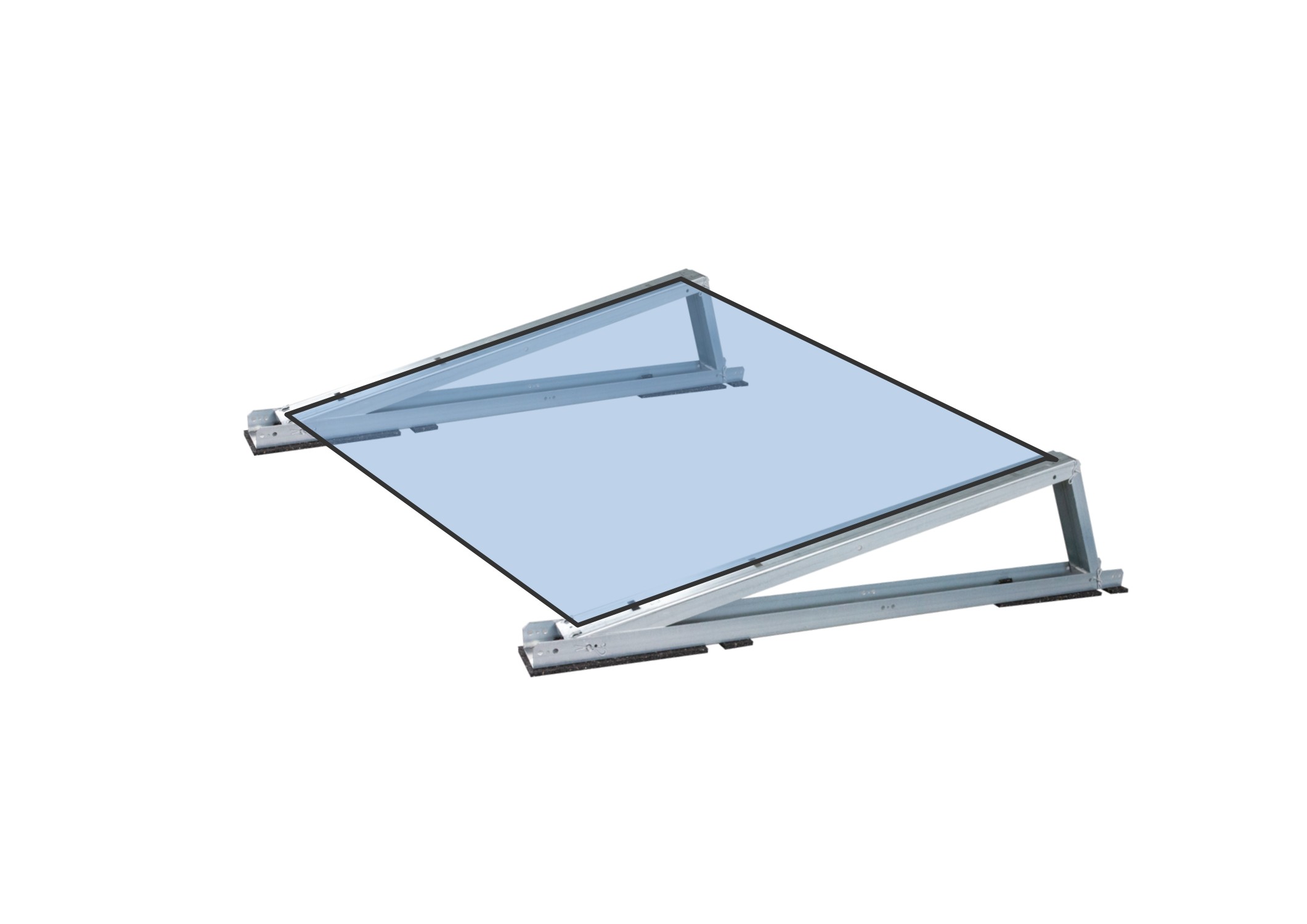

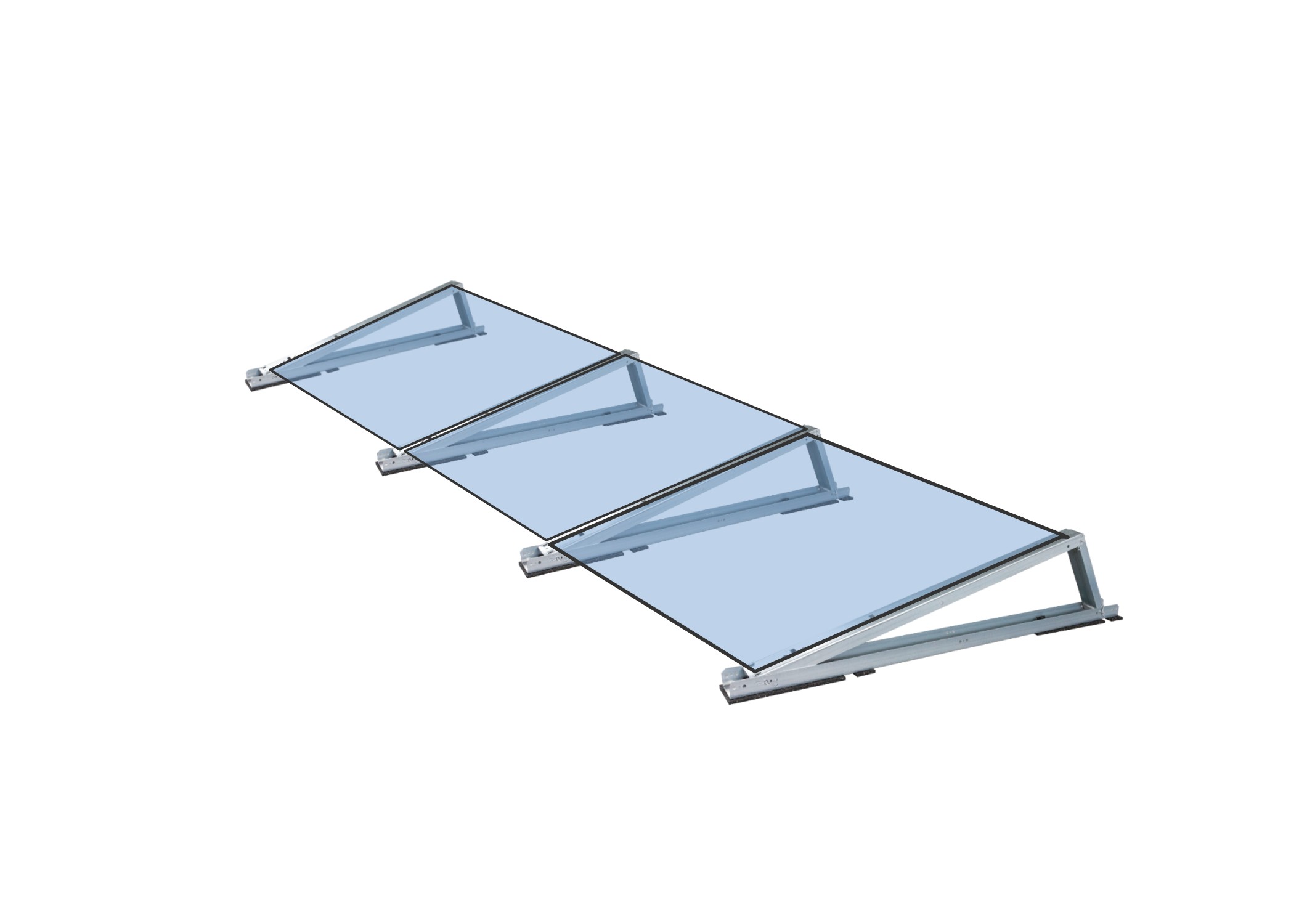

Modulhalterung Flachdach Süd

Modulhalterung Flachdach Süd ist für die optimierte Ausrichtung von Solarmodulen nach Süden ausgelegt und bietet einen Neigungswinkel von 15 Grad für optimale Energiegewinnung über das ganze Jahr. Durch die Konstruktion aus verzinktem Stahl ist die Halterung extrem langlebig und widerstandsfähig gegen starke Wind- und Schneelasten. Das werkzeugfreie Stecksystem vereinfacht den Zusammenbau. Durch die feste Winkelkonstruktion wird eine hohe mechanische Stabilität gewährleistet, die über Jahrzehnte einen sicheren Halt der Module garantiert.

Vorteile:

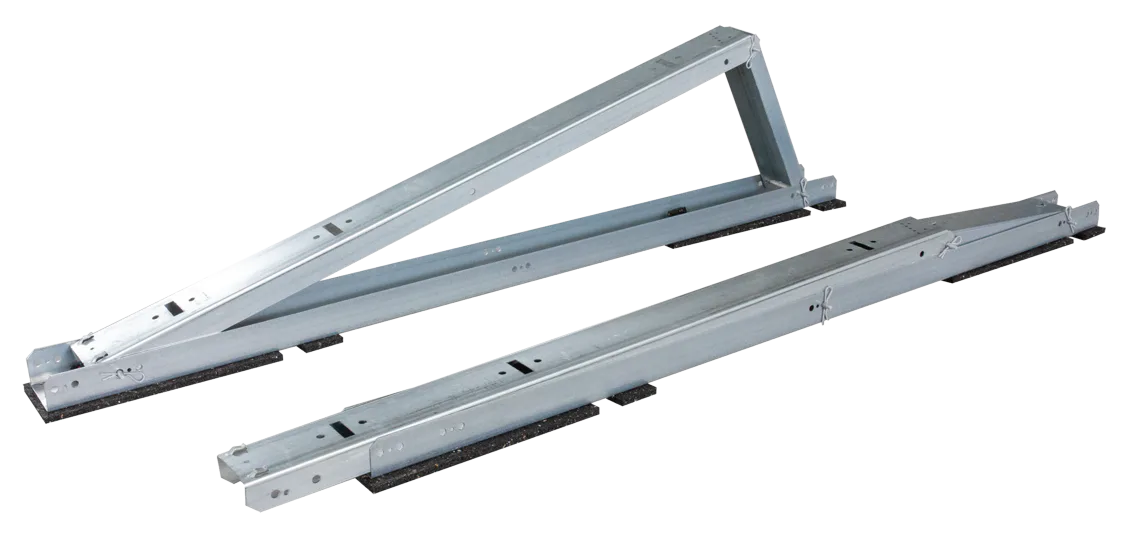

• Werkzeuglose, spanlose Montage durch einzigartiges System mit Steckbolzenverbindungen.
• Hoher Vormontagegrad und optimierte Logistik garantieren schnelle und einfache Montage.
• Durchdringungsfreie Montage allein durch Beschwerung.

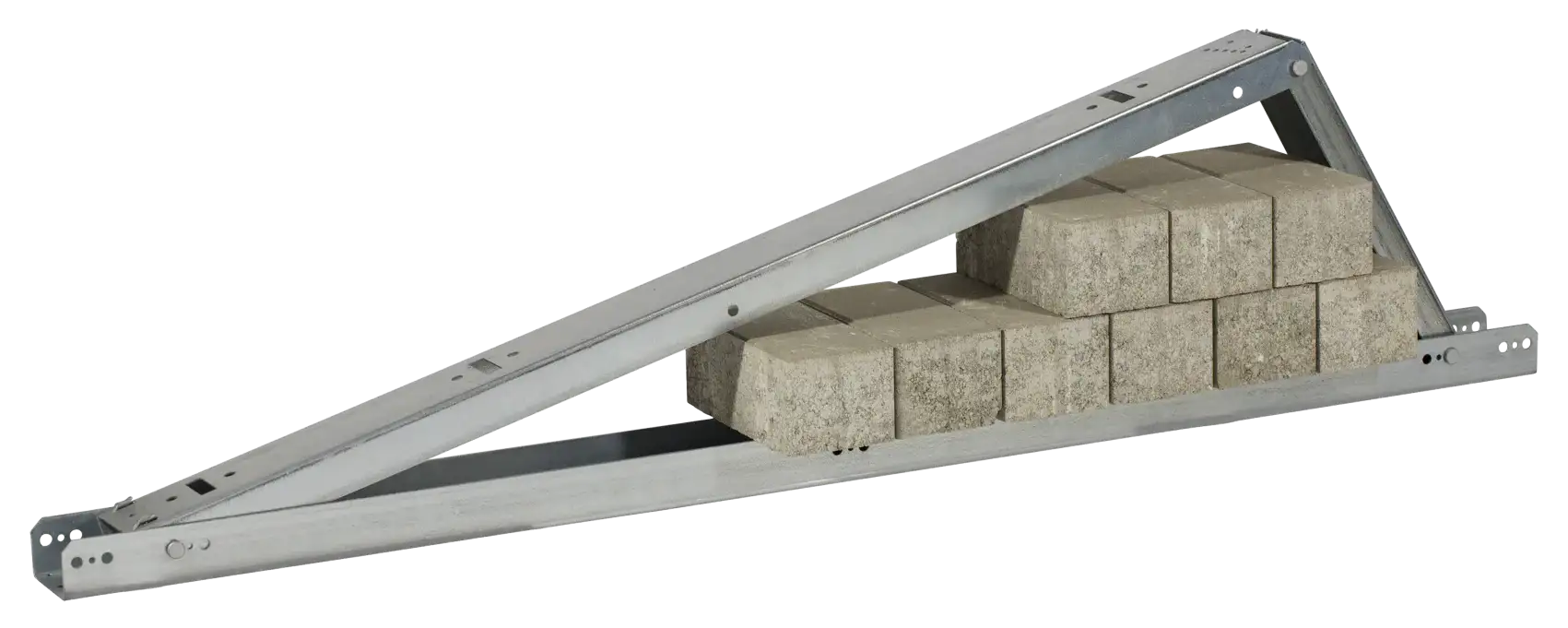

• Verwendung von Standard-Betonsteinen zur Ballastierung.
• Lastverteilungsplatte für Anbringung auf weichen Dämmungen.
• Optional: Zertifizierter, blitzstromtragfähiger Aufbau bei Einbindung in ein Blitzschutzkonzept.

Hinweis:

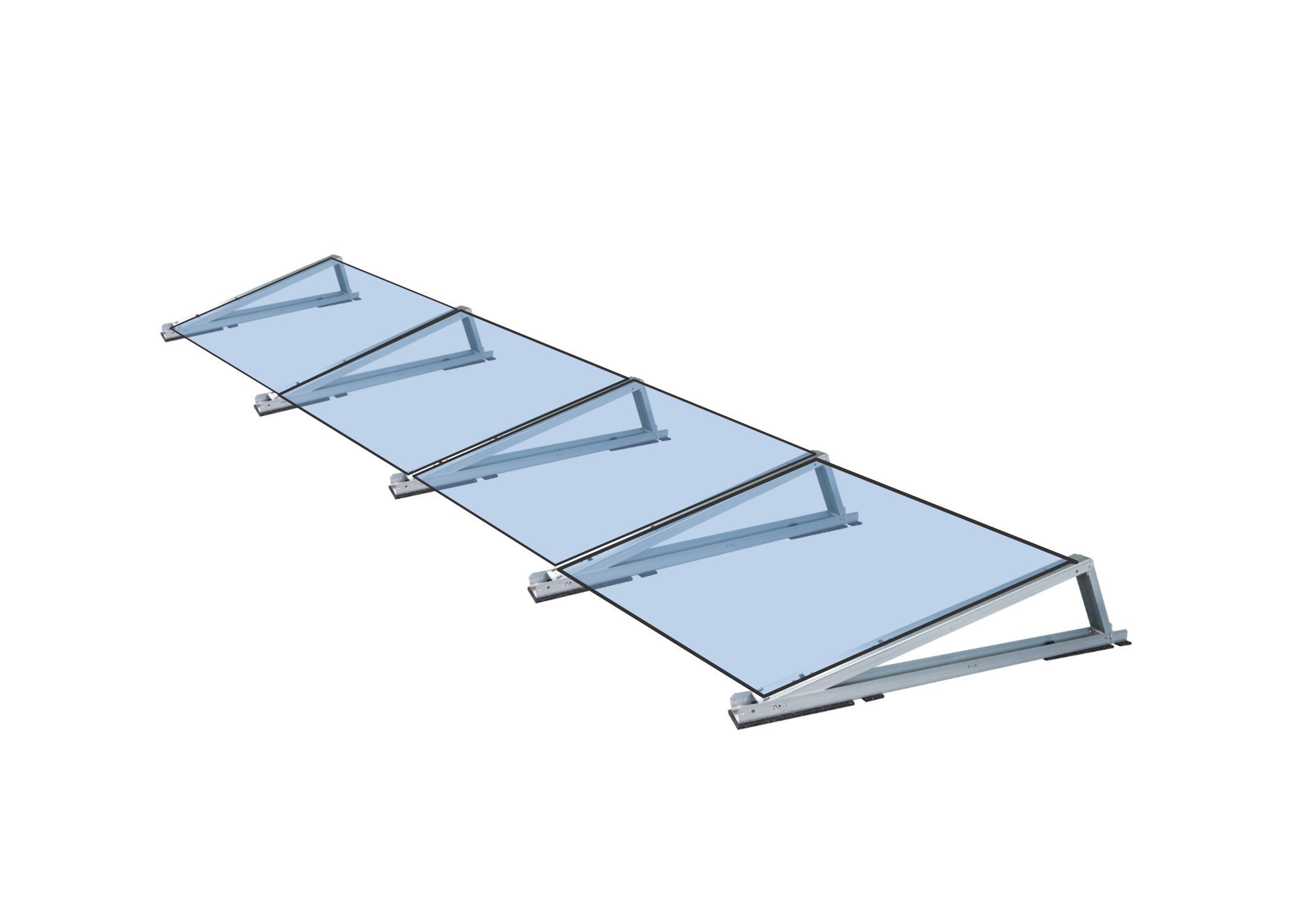

Bei mehr als 4 Standard Modulen handelt es sich nicht mehr um eine Steckersolaranlage (Grenze: 2 kWp Modulleistung/ 800 W Wechselrichterleistung).

• Einsatzbereich: Alle Flachdächer (Folie, Bitumen, Kies oder Trapezblech)
• Dachneigung: Bis 3° ballastiert; über 3° mit zusätzlicher mechanischer Abrutschsicherung.
• Befestigung: Ballastierung ohne Dachdurchdringung
• Aufständerungslänge: 147,3 cm
• Abstand Moduloberkante zur Dachhaut: ca. 10,2 cm
• Maximale Bauhöhe: Süd 15°: 36,5 cm
• Modulgrößen: 160,0–240,0 cm × 97,0–115,0 cm × 2,9–5,1 cm
• Materialien: Verzinkter Stah, Bautenschutzmatten aus Gummigranulat
• Ballastierung: Verwendung von Standard-Baumaterial als Ballast.

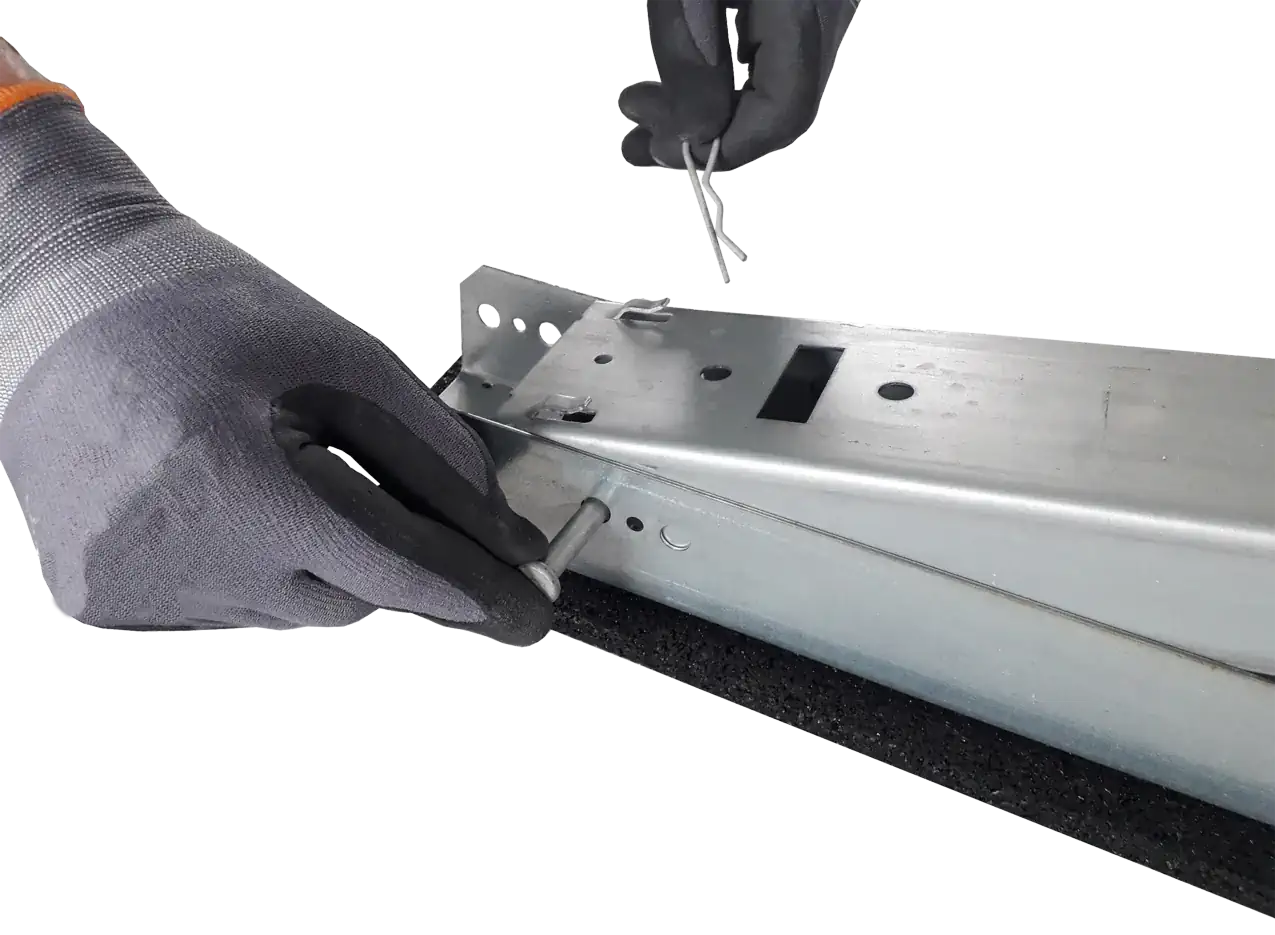

• Montage: Werkzeuglose Montage durch Steckbolzensystem.
• Dachlast (ohne Modul): ca. 4,8 kg/m²
