Flachkabel FK12 und FK24

Die neuen Flachkabel FK12 und FK24 der Sonnenrepublik sind eine Weltneuheit: Erstmals ist es möglich, DC-Hochstromleitungen von Solarmodulen durch ein Fenster oder eine Tür in den Innenraum zu führen! Typischer Einsatzfall: Balkonkraftwerke in Mietwohnungen ohne Außensteckdose. Ab sofort ist hier kein Bohren von Löchern in Fensterrahmen oder Hauswände mehr erforderlich oder das Fenster immer einen Spalt breit offen zu lassen, um die dicken Solarkabel nach innen zu führen.

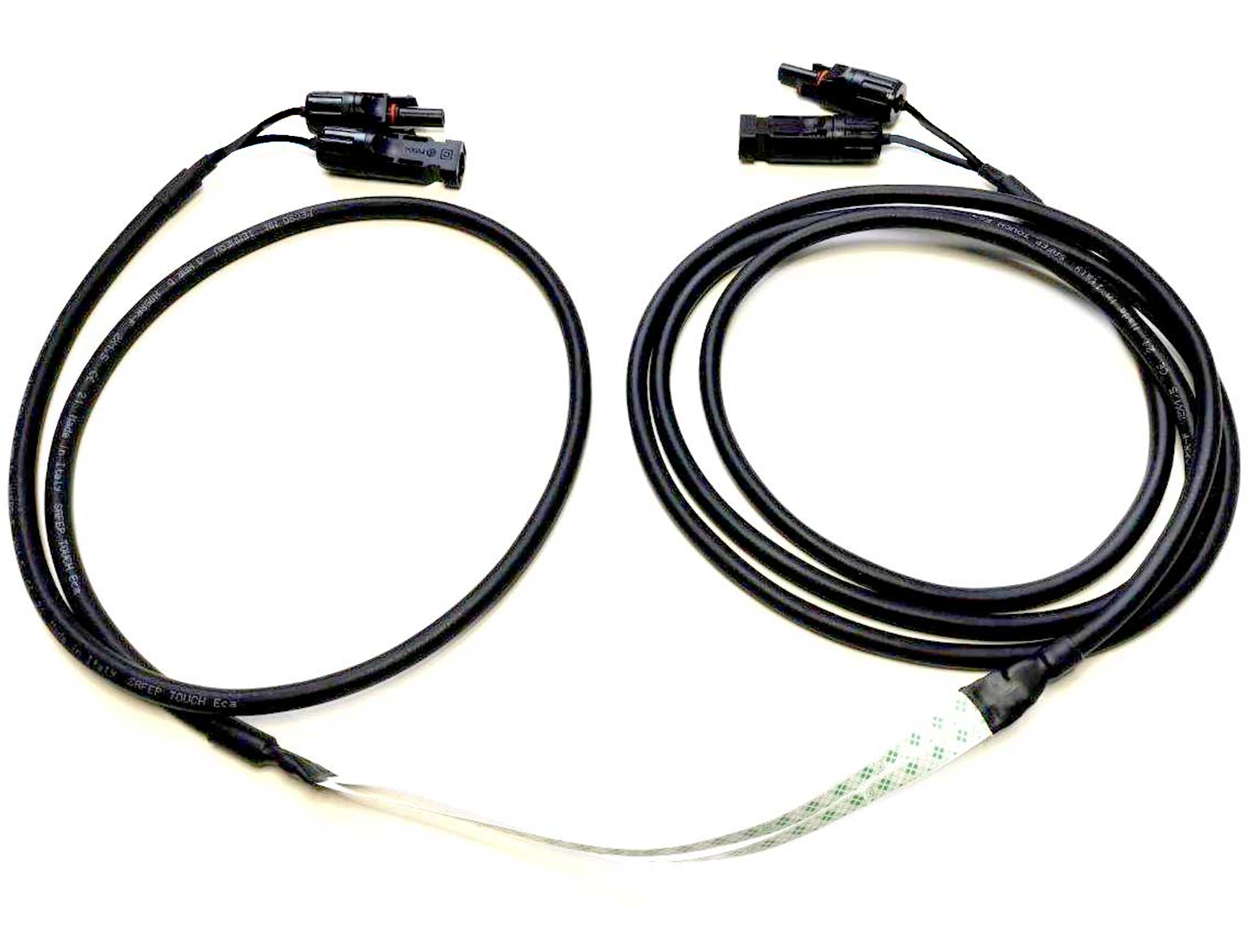

Unsere neuen Flachkabel sind im Bereich der Fenster- oder Türdurchführung nur ca. 0,2mm dünn (vgl. Antennenkabel für Fensterdurchführung: Dicke 2-3mm!), können dabei aber Gleichströme von bis zu 24A weitgehend verlustfrei leiten. Zur Fixierung am Fenster/Türprofil sind sie unterseitig mit einem dünnen Doppelklebeband versehen, das man aber auch unbenutzt lassen kann. Außerhalb des Durchführungsbereiches wird eine witterungsbeständige, flexible Gummischlauchleitung verwendet, die an beiden Enden die üblichen MC4-Solarstecker besitzt.

Die wichtigsten Features:

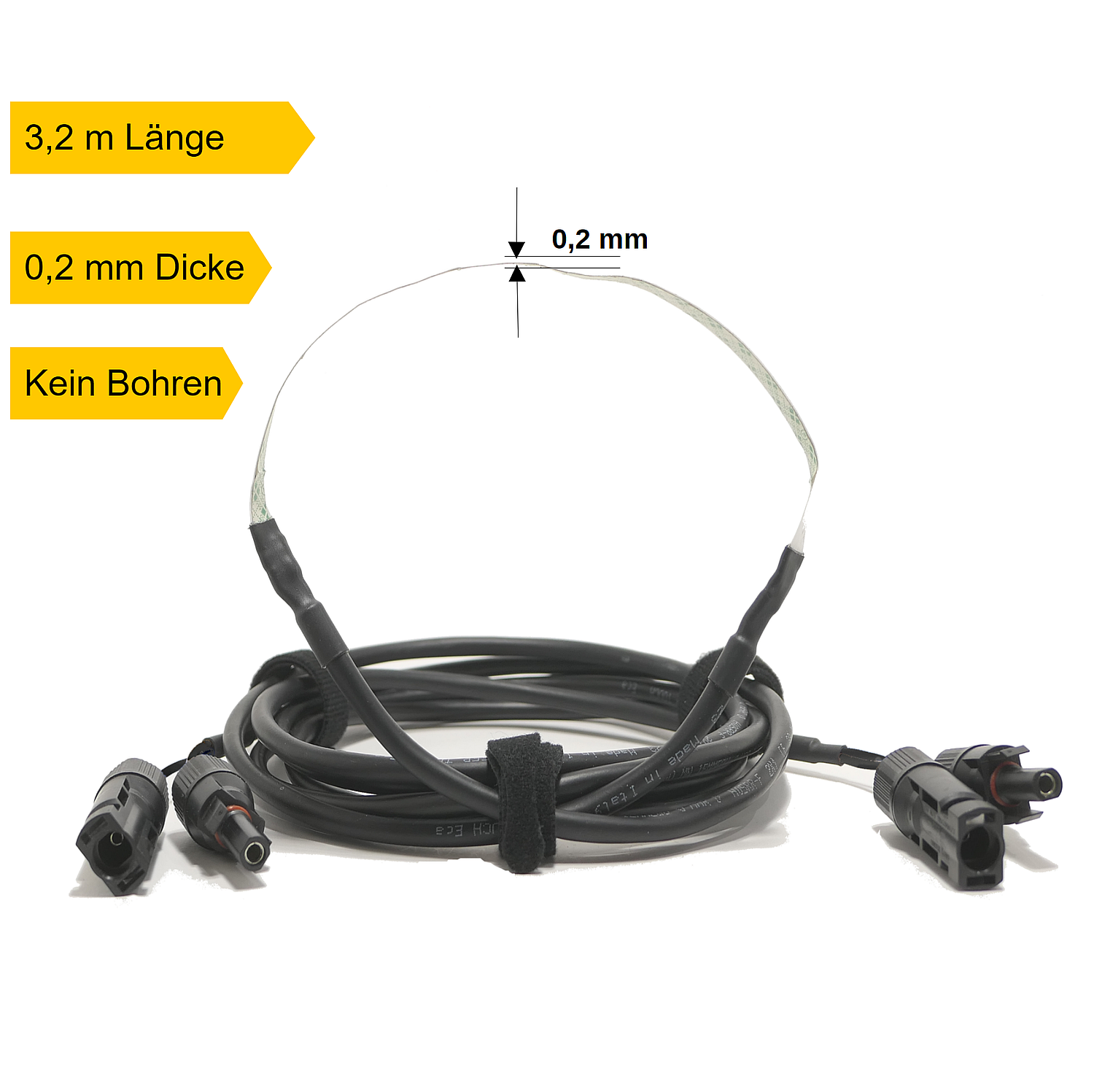

• Gesamtlänge 3,2m (1m Gummileitung + 22cm Flachkabel + 2m Gummileitung)
• Hochwertige MC4-Steckverbinder
• Dauer-Strombelastbarkeit FK12: 12A, FK24: 24A (ca. 10% über dem Nennstrom typischer Standard-Solarmodule mit 350-450Wp bei einfacher bzw. doppelter Verwendung in Parallelschaltung)
• Gesamtverlust Pv bei 11A: FK12: < 4,5%, FK24: < 2,9%
• Made in Germany

Verfügbare Downloads:

• Datenblatt Flachkabel
